Как сварить PCB – панель:

Сварка PCB (печатных плат) является ключевым навыком в производстве и обслуживании электроники. Этот процесс включает в себя подключение электронных элементов к монтажной плате путем переплавки припоя к соединению для обеспечения прочного электрического соединения. Правильная технология сварки имеет решающее значение для поддержания целостности и функциональности платы и может быть применена во всех областях, таких как автомобили, умные бытовые устройства и светодиодные системы освещения. В этом руководстве изложены основные шаги и меры предосторожности для эффективной сварки PCB – панелей.

Знание основ сварки.

Знание основ сварки.

Прежде чем углубиться в процесс сварки, важно понять основные компоненты, о которых идет речь:

1.PCB: Сама плата, обычно изготовленная из непроводящего материала, с проводящими медными следами соединительных компонентов.

2. Сварочный материал: металлический сплав, обычно комбинация олова и свинца или альтернатива без свинца, используемый для соединения компонентов с ПХД.
3. Паяльник: ручной инструмент для нагрева сварного материала для плавления.

4.Сварочный агент: химический очиститель, который удаляет окисление сварного металла и обеспечивает чистоту соединения.

5.Компоненты: электронные компоненты, установленные на PCB, такие как резисторы, конденсаторы и интегральные схемы.

Процесс пошаговой сварки

1. Подготовительная зона

Во – первых, организовать чистое, хорошо освещенное рабочее пространство. Убедитесь, что у вас под рукой есть все необходимые инструменты и материалы, включая оборудование безопасности, такое как паяльник, сварочная проволока, флюс и защитные очки. Вентиляция имеет решающее значение для предотвращения вдыхания дыма во время этого процесса.

2. Настройка PCB и компонентов

Используйте PCB – кронштейн или плоскогубцы, чтобы закрепить PCB в стабильном положении, чтобы предотвратить движение во время сварки. Расположение компонентов в соответствии с конструкцией схемы, чтобы убедиться, что они правильно ориентированы. Вывод элемента вставляется в соответствующее отверстие на PCB, делая его слегка заметным на другой стороне.

3. Нанесение флюса

Перед сваркой смазывайте флюс на соединение, где провод элемента пересекается с диском PCB. Способствует очистке металлических поверхностей и способствует лучшей адгезии припоя.

4. Разогревающие разъемы

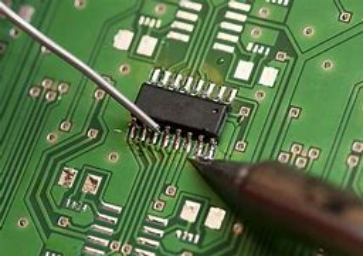

Включите паяльник, чтобы довести его до нужной температуры, обычно между 350 °C и 400 °C (от 662 °F до 752 °F). Поставьте головку паяльника на соединение, которое пересекает вывод элемента и сварочный диск PCB. Дайте соединению разогреться на секунду или две.

5. Покрытие припоем

Как только соединение нагревается, сварочная лента наносится на соединение, а не непосредственно на паяльник. Сварочный материал должен расплавляться и течь на соединение, образуя гладкое, блестящее соединение. Избегайте наложения слишком большого количества припоя, так как это образует сварочный мост, что приводит к потенциальному короткому замыканию.

6. Проверка точек сварки

После снятия паяльника и охлаждения соединения проверьте соединение. Хорошая точка сварки должна быть блестящей конической, без трещин или зазоров. Если соединение выглядит тупым или имеет очевидный зазор, разогрейте его и покройте больше припоя по мере необходимости.

7. Обрезка излишних проводов

После того, как все компоненты сварены, используйте пару плоских инструментов для обрезки лишних выводов, выступающих от сварных соединений. Этот шаг помогает предотвратить случайное короткое замыкание и обеспечить чистую поверхность.

Частые ошибки, которых нужно избегать

Перегрев соединения: длительное размещение паяльника на соединении может повредить ПХБ или компоненты.

Холодные соединения: Если сварочный материал не расплавился полностью, образуются холодные соединения, которые являются слабыми и ненадежными соединениями.Недостаточный флюс: перепрыгивание флюса может привести к плохой адгезии и увеличению окисления, что приведет к слабым соединениям.

Внимание высокого уровня

Для тех, кто участвует в сборке или массовом производстве ПХБ под ключ, обычно используются автоматизированные сварочные технологии, такие как волновая или обратная сварка. Эти методы обеспечивают согласованность и скорость, особенно при работе с гибкими элементами усиления цепей или при обмене на сложные компоненты, такие как конструкция ПХБ постоянного тока.В тех случаях, когда компоненты нуждаются в дополнительной поддержке, например, с использованием PCB – арматуры или гибкого PCB – арматуры, надлежащая сварка гарантирует, что арматура обеспечивает необходимую механическую поддержку без ущерба для электрических свойств.

Выводы

Освоение искусства сварки PCB – панелей имеет решающее значение для любого, кто занимается производством или обслуживанием электроники. Следуя этим шагам и следуя передовой практике, вы можете обеспечить надежное и надежное соединение, которое может удовлетворить потребности различных приложений, от установки PCB для умного дома до автомобильной службы PCB. Независимо от того, являетесь ли вы профессионалом или любителем на заводе PCBA, понимание и применение этих технологий является ключом к успеху сборки PCB.
